Ventilační turbína EKO

Vyberte variantu
Vyberte variantu
Množství
Popis

Ventilační turbiny jsou aktivní prvky odvětrání, které svoji rotací vytvořenou prouděním vzduchu bez potřeby elektrické energie odvětrávají prostory, nad kterými jsou umístěny. Lze je požít k odvětrání střešního pláště, půdních prostor, interiérů domů. Lze je použít k odvětrání všech typů hal, kanceláří, skladovacích, výrobních a sportovních prostor.

Hlavní přednosti

  • Zajišťují trvale vzdušný oplach střešního pláště, ze kterého v létě odvádí horký přehřátý vzduch a v zimním období vlhkost. Tím prodlužuje životnost střechy.
  • Zajišťují snižování teploty v podstřešních půdních prostorech v letním období, a tím snižuje teplotní zatížení celého objektu.
  • Zajišťují průběžné provětrání interiérů a také výrobních, skladovacích, sportovních nebo zemědělských objektů jako jsou koňské stáje, kravíny, sklady slámy atd.
  • Zajišťují velkou úsporu elektrické energie, protože ke své činnosti využívají přírodní zdroj energie – vítr.
  • Zajišťují dobré zhodnocení

Funkce
Rotační hlavice ventilační turbiny je poháněna prouděním vzduchu (povětřím) a svoji rotací vytváří plynulý odtah z požadovaných prostor pod ni a její výkon je v závislosti na rychlosti větru. Velikost hlavice se určuje průměrem sacího hrdla.

Technický popis

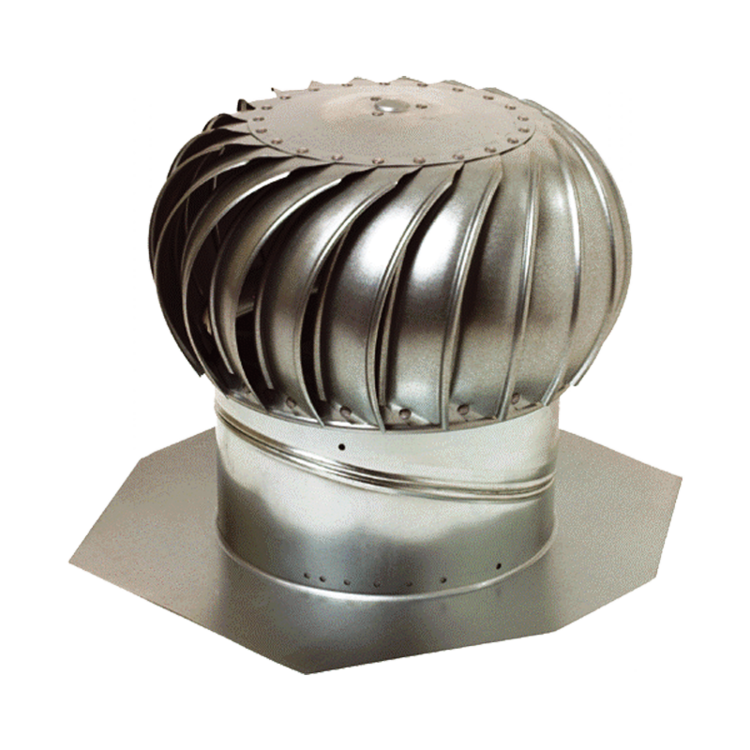

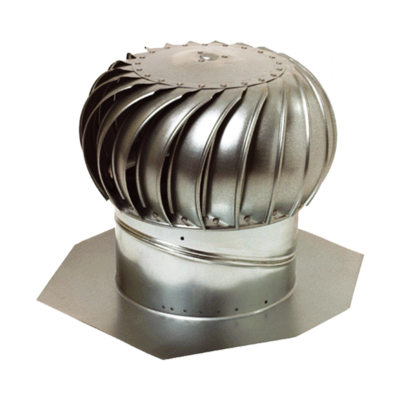

Ventilační turbina je celohliníkové konstrukce, složena ze tří částí.

  • Základny, která slouží k uchycení do střešního pláště.
  • Stavitelného hrdla, kloubové nastavení umožní jednoduchou instalaci i na šikmou střechu dle sklonu až na 45° (27°).
  • Rotační hlavice, která je hnací silou ventilační turbiny. Skládá se z 21 kusů speciálně aerodynamicky tvarovaných lopatek, které s maximální účinností zajistí přenos hnané síly větru a svoji rotací vytváří plynulý odtah z prostor pod rotační hlavicí. Svým uspořádáním brání zatečení dešťové vody do prostor pod hlavicí. Ideální výkon, tichý a plynulý chod rotační hlavice s maximální citlivostí na sebemenší pohyb větru zajišťují dvě značková ložiska. Ložiska jsou bezúdržbová, celokovová s dvojitým plastovým těsněním s trvalou mazací náplní odolávají teplotám v rozmezí -20°C až do +60°C. Konstrukce rotační hlavice je uzpůsobena tak, aby odolávala větru o rychlosti minimálně 120 km/h. Spojení rotační hlavice jsou jištěny šroubovým spojením s metrickým závitem a tím je zajištěna bezpečnost proti vytržení při nárazových větrech.

Základní rozměry

TYP ZÁKLADNA A STAVITELNÉ HRDLO B ROTAČNÍ HLAVICE C KOMPLET D
12/300 500 × 500mm Ø300 × 250mm 290 × Ø440mm 480mm
14/355 500 × 500mm Ø355 × 250mm 310 × Ø490mm 510mm
16/400 500 × 500mm Ø400 × 250mm 340 × Ø540mm 530mm
20/500 650 × 650mm Ø500 × 250mm 370 × Ø640mm 560mm
Technická specifikace

Základní rozměry

TYP ZÁKLADNA A STAVITELNÉ HRDLO B ROTAČNÍ HLAVICE C KOMPLET D
12/300 500 × 500mm Ø300 × 250mm 290 × Ø440mm 480mm
14/355 500 × 500mm Ø355 × 250mm 310 × Ø490mm 510mm
16/400 500 × 500mm Ø400 × 250mm 340 × Ø540mm 530mm
20/500 650 × 650mm Ø500 × 250mm 370 × Ø640mm 560mm

TYP P STAT MAX ROZBĚHOVÁ RYCHLOST MIN
VIV 12/300 62Pa 1,5 m/s
VIV 14/355 62Pa 1.8 m/s
VIV 16/400 63Pa 1,6 m/s
VIV 20/500 60Pa 1,4m/s

Rychlost větru v km/hod

TYP 2 M/S 4 M/S 10 M/S
VIV 12/300 63m3/hod 175m3/hod 740m3/hod
VIV 14/355 180m3/hod 400m3/hod 1150m3/hod
VIV 16/400 112m3/hod 407m3/hod 1485m3/hod
VIV 20/500 230m3/hod 698m3/hod 2380m3/hod

Rychlost větru v m/s

TYP 2 M/S 4 M/S 10 M/S
VIV 12/300 63m3/hod 175m3/hod 740m3/hod
VIV 14/355 180m3/hod 400m3/hod 1150m3/hod
VIV 16/400 112m3/hod 407m3/hod 1485m3/hod
VIV 20/500 230m3/hod 698m3/hod 2380m3/hod

TABULKA vstupních větracích otvorů

VIV 12/300 0,5m2
VIV 14/355 0,75m2
VIV 16/400 1,0m2
VIV 20/500 1,5m2

TABULKA pro vzduchovou mezeru

VIV 12/300 1 ks – 100m2
VIV 14/355 1 ks – 100m2
VIV 16/400 1 ks – 100m2
VIV 20/500 1 ks – 200m2

Varianty

Kód produktu Popis / rozměr Rozměr MJ
mm
VIV 12/300 Ventilační turbína 12/300 - komplet 500 x 500
